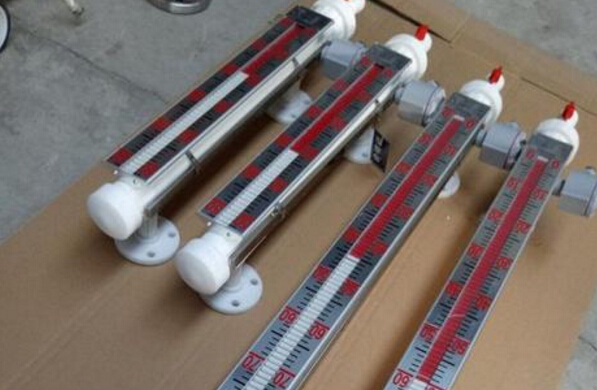

磁翻板液面計，磁翻板液位計是依據世界各國同行業多方面吸收提升且依照原化工部施行的磁性液位計規范HG/T21584-95研發生產制造的商品。該儀表可用以各種各樣塔、罐、槽、球形容器和工業鍋爐等機器設備的物質液位檢驗。

　　應用



　　磁翻板液位計位計可立即用于觀查各種各樣容器內物質的液位高度。它適用原油、化工廠等制造業行業的液位標示，該液位變送器構造簡易，觀查形象化、清楚，不阻塞、不滲水，安裝便捷，檢修簡易。玻璃板液位計上、下方安裝法蘭盤與容器相互連接組成連通器，穿透玻璃板可立即觀查到容器內液位的實際上高度。左右閘閥配有安全性剛珠，當夾層玻璃因意外事故受損時，剛珠在容器內壓的功效下全自動密封性，避免容器內液體外流，并確保實際操作工作人員安全性。



　　對超出一定長短的，需提升正中間結構加固法蘭盤或耳攀作固定不動支撐點，以提升抗壓強度和擺脫本身凈重；磁翻板液位計的安裝部位，應繞開或杜絕原材料物質進出口貿易處，防止原材料流體力學部分地域的極速轉變，危害液位精確測量的精確性；當裝有遠傳配套設施儀表時要保證以下幾個：遠傳配套設施儀表零位應與液位變送器零位標示處于同一水平線；遠傳配套設施儀表與顯示儀表或工控電腦中間的聯線最好是獨立穿電纜保護管鋪設或用屏蔽掉二芯電纜線鋪設；應使遠傳配套設施儀表緊靠液位變送器核心管，合用不銹鋼板包箍固定不動（禁止使用鋁制）；遠傳配套設施儀表上磁感應面應朝向和緊靠核心管；接線端子三相五線孔鋪設后，規定密封性優良，以防降水、濕氣等入侵進而遠傳配套設施儀表不可以一切正常工作中，接線端子在維修或調節進行后應立即蓋上。



　　基本原理



　　磁翻板液位計（也可稱之為帶磁浮子液位計）依據浮力基本原理和帶磁藕合功效研發而成。當被測容器中的液位升降機時，液位變送器本身管中的帶磁浮子隨之升降機，浮子內的永久性磁鋼根據磁藕合傳送到磁翻柱指示儀，驅動器紅、白翻柱旋轉180°，當液位上升翻柱由乳白色變化為鮮紅色，當液位降低翻柱由鮮紅色變化為乳白色，指示儀的紅藍白交匯處為容器內部液位的實際上高度，以此來實現液位清楚的標示。



　　構造主要用途



　　磁翻板液位計由本身、翻板箱（由紅、白兩色帶磁小翻板構成）、浮子、法蘭蓋等構成，用以各種液體容器的液位精確測量。磁翻板液位計能用以高溫、防爆型、防腐蝕、食品工業等場所、作液位的就地顯示信息或遠傳顯示信息與操縱。磁翻板液位計能夠保證高密封性、防泄露合在高溫、髙壓、低粘度、強腐蝕標準下可以信賴地精確測量液位，過程精確測量無盲點、顯示信息顯眼，讀值形象化，而且檢測范圍大，加上液位警報、自動開關，可保持液位或界位的上低限警報和操縱，加上液位變送器可將液位。界位數據信號轉化成二線制4~20mADC的規范數據信號，保持長距離檢驗、標示、紀錄與操縱。磁翻板液位計普遍用以電力工程、原油、化工廠、冶金工業、環境保護、船只、工程建筑、食品類等制造行業生產工藝流程中的液位精確測量與操縱。
