產品介紹

二次水是指單位或個人將城市公共供水或自建設施供水經儲存、加壓，通過管道再供用戶或自用的形式，二次水主要為補償市政供水管線壓力缺乏，保障寓居、生活在高層人群用水而建立的，而二次水電磁流量計就是為了精密測量這類介質的流量計，其特點是精度高達0.5%，可顯示流速，并且可以雙向計量，也可選擇鋰電池或者雙電源，具有勵磁報警，空管報警功能。

二次水電磁流量計

二次水電磁流量計的工作原理

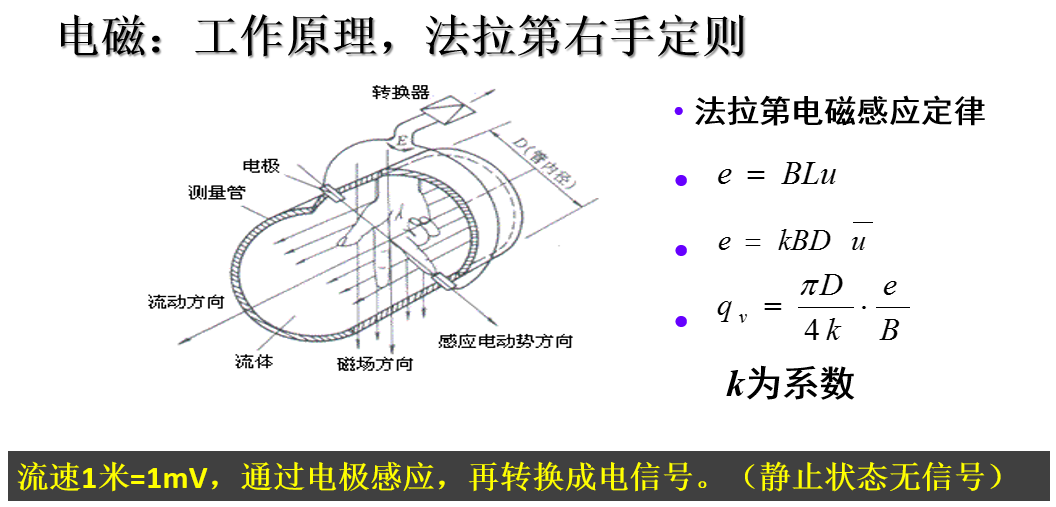

二次水電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。

二次水電磁流量計的選型技巧

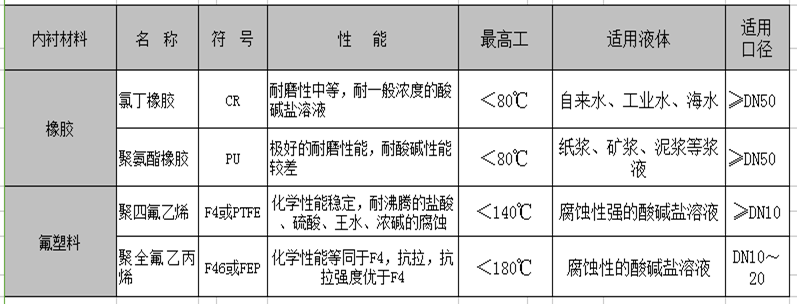

在進行二次水電磁流量計選型時，首先要向產品方提供被測二次水介質的最大流量、常用流量、最小流量，根據二次水介質的溫度來決定采用橡膠還是四氟內襯，橡膠耐溫不得超過80C，四氟耐溫140C，瞬間可耐180C，根據二次水介質壓力選擇表體法蘭規格，DN10-80：4Mpa DN100-200－1.6Mpa DN250－1000：1.0Mpa，當介質實際壓力高于上述管徑－壓力對應范圍時，為特殊訂貨，但最高壓力不得超過6.4Mpa，還要向產品方提供被測流體的電導率。

二次水電磁流量計的安裝要求

正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至?xí)p壞流量計。

1. 應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處；



2. 應安裝在管道上上升處；



3. 在開口排放管道安裝，應安裝在管道的較低處；

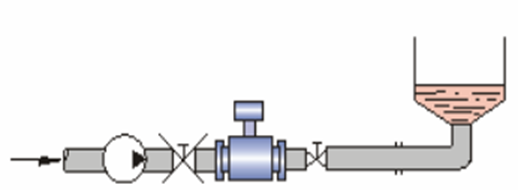

4. 應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；

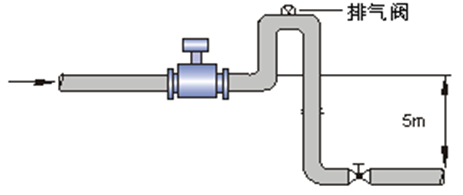

5. 若管道落差超過5m時，在傳感器的下游安裝排氣閥；

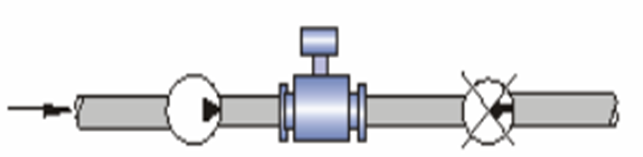

6. 傳感器絕對不能安裝在泵的進出口處，應安裝在泵的出口處；

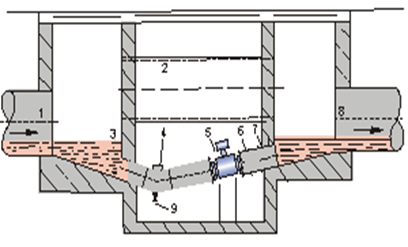

7. 在測量井內安裝流量計的方式；
