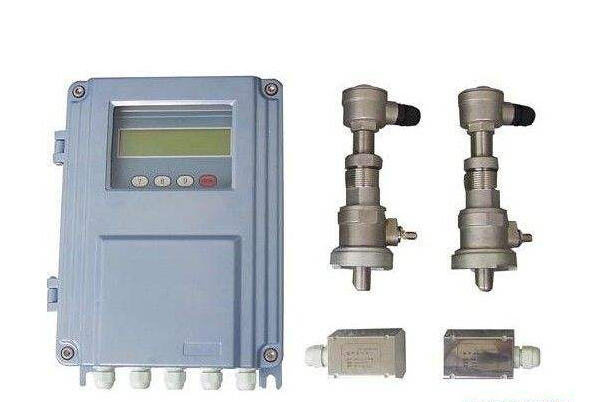

超聲波流量計是一種常見不立即觸碰被測介質的非容柵蒸汽流量計,它根據測量超聲波原理在介質內的散播時問差來測量流體的水流量,從而測算出流體的總流量,精確度高.針對技術專業的專業技術人員而言,在所難免在平時工作上碰到新式儀器設備、儀表,除開要嚴格執行儀器設備、儀表的使用說明、安裝指南等任意材料的規定開展安裝調節外,更關鍵的是了解儀器設備儀表的測量原理和系統軟件組成,將基礎知識與當場實際上緊密結合,才可以盡快服務項目于當場儀表的安裝.文中根據剖析常見故障狀況及緣故,小結出了一套超聲波流量計常見故障的確診和清除方式.

　　超聲波流量計機械故障剖析



　　1.瞬間流量出現異常



　　瞬間流量出現異常將會是因?yàn)闇刈儔鹤?、通信電纜線、浪涌保護器、流量電腦等常見故障造成,必須認真仔細確定.根據與其他流量計的溫變、壓變發送通信線互換,分辨是流量電腦的難題或者當場路線、儀表的難題.下列以A、B超聲波流量計舉例子,A一切正常,B出現異常.



　　1)儀表及路線常見故障分辨



　　把A和B的溫變、壓變通信線互換后,B的顯示信息一切正常,A顯示信息出現異常,可分辨A的溫變、工作壓力通信路線或儀表存在的問題.溫變和壓變都適配HART通信協議,根據下列方式分辨:斷掉二次儀表的開關電源,用FLUK供電系統,并查驗二次儀表,如檢驗不上或統計數據出現異常,分辨是儀表常見故障,拆換儀表恢復過來生產制造.



　　假如可以檢驗到儀表值而且顯示信息一切正常,那麼修復向當場儀表的24V供電系統,逐段檢驗到流量電腦的通信電纜線當在某個檢驗不上數據信號或數據信號出現異常,能夠分辨是該段電纜線損壞,拆換該段電纜線恢復過來通信.假如在歷經浪涌保護器后數據信號出現異常,可分辨是浪涌保護器常見故障,拆換浪涌保護器恢復數據一切正常傳送.



　　2)流量電腦Hart板常見故障



　　把A和B的溫變、壓變通信線互換后,A顯示信息一切正常,B顯示信息出現異常,表明B的流量計算機故障.查驗流量電腦Hart板LED顯示燈情況,通常情況下是環保閃動,假如顯示信息鮮紅色長亮或沒亮等其他情況,表明溫變和壓變相匹配的Hart板安全通道毀壞.解決方案有2個,一是立即拆換Hart板,無需更新組態;二是變更更新組態,請項目工程師變更組態,變更溫變和壓變相匹配Hart板的安全通道.一般在夏天暴風雨氣溫下非常容易出現流量電腦被雷擊毀壞的狀況,非常是Hart板,更非常容易毀壞,必須分外注意.



　　2.無瞬間流量



　　1)CPU板常見故障



　　CPU板LED標示燈沒亮或顯示信息鮮紅色.查驗方式:筆記本最先安裝有關組態軟件并激話,用網絡線聯接,把筆記本的ip地址變更,創建通信局域網絡,免費下載組態預留.拆換應用預留CPU板,把組態刷出預留CPU板中,啟動,查驗顯示燈情況.



　　2)流量計常見故障



　　CPU板LED標示燈沒亮或顯示信息鮮紅色,表達流量計與流量電腦中間的通信出現異常,必須查驗流量計的超聲波超聲波換能器和數據信號變大模塊.查驗方式:筆記本安裝專業軟件,根據手機充電線與流量計的端口號相接,根據手機軟件查驗在帶壓下去四個聲道是不是有警報,假如是表達全部超聲波換能數據信號所有沒有上傳上來,必須拆裝下表頭,擰緊信號增強器,假如數據信號還傳送不上來,表達信號增強器毀壞,必須拆換新的.



　　假如查驗發覺聲道警報、頻率穩定度出現異常、聲道增益值數據信號出現異常,將會是聲道超聲波換能器毀壞或信號增強器毀壞,能夠根據交差布線的方式分辨.超聲波流量計的4對聲道各自是A、B、C、D,假如C聲道一切正常,D聲道出現異常,把C1與D1、C2與D2各自互換,假如C聲道出現異常,D聲道一切正常,表達超聲波超聲波換能器毀壞,能夠拆裝、清理信號增強器,假如依然出現異常,則必須拆換同型號的超聲波超聲波換能器;假如C聲道一切正常,D聲道出現異常,表達信號增強器毀壞,必須拆換同型號的信號增強器.
