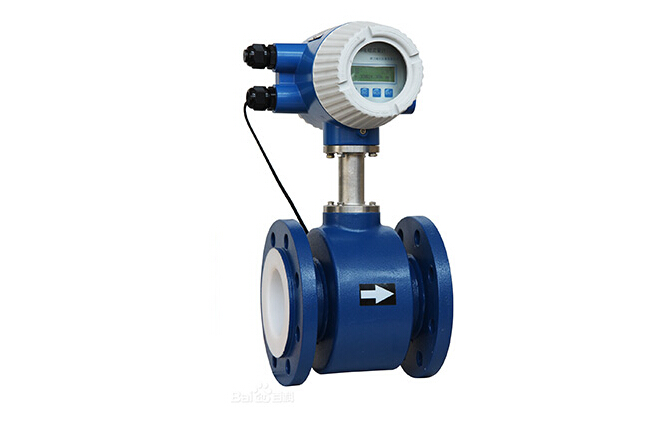

電磁流量計信號線放在哪，如今電纜的鋪裝分成名鋪和暗鋪二種。暗鋪是在廠房設計時就將電磁流量計與別的工業控制的儀表盤統一考慮到，事先在混凝土地面和墻內埋上敷設電纜的無縫鋼管。隨后用裝線方式吧電纜敷設在無縫鋼管內。有時候也用電纜溝與預埋件緊密結合的方式處理。明鋪有二種方式，一種是將電纜沿墻、墻腳敷設好之后，內穿電纜。電磁流量計這種方式需看當場的詳細情況而定。

　　 電磁流量計換器和變送器中間一般有兩跟電纜。一根是轉換器向變送器出示勵磁電流開關電源的電源插頭。一根是變送器想轉換器輸出地信號線。以便降低交流電對數據信號的影響，規定信號線和電源插頭各自敷設在二根無縫鋼管中，不必另外敷設在一根無縫鋼管中。針對LD廢水電磁流量計及LD-F型電磁流量計，變送器與轉換器中間也要提升一根運輸電磁場賠償磁圈磁感應數據信號或開關電源電壓互感器輸出數據信號的電纜。這時候，這一電纜能夠與勵磁電流電源插頭敷設在同一根無縫鋼管中。



　　 轉換器輸出規范交流電流的輸出端在沒有外接負荷時，輸出端應當短路。不然轉換器標示電度表短路無標示。當外接標示、紀錄、積算、操縱儀表盤時，應當串接聯接。留意交流電流的旋光性，而且要求輸出負荷不超出2千歐。



　　電磁流量計接線時務必留意以下內容：



　　 1.接線時務必依據變送器與轉換器對號般配成套設備的標準，嚴苛按接線圖對號聯接。



　　 2.信號線盡量防止與大電流量的驅動力線平行面鋪裝



　　 3.配備開關電源是，應安裝自動開關、保險管，必需時還需配備顯示燈。



　　 4.接線結束，應將變送器和轉換器出界孔的螺紋套扭緊，使其密封性。避免濕氣與有害物質的入侵。
