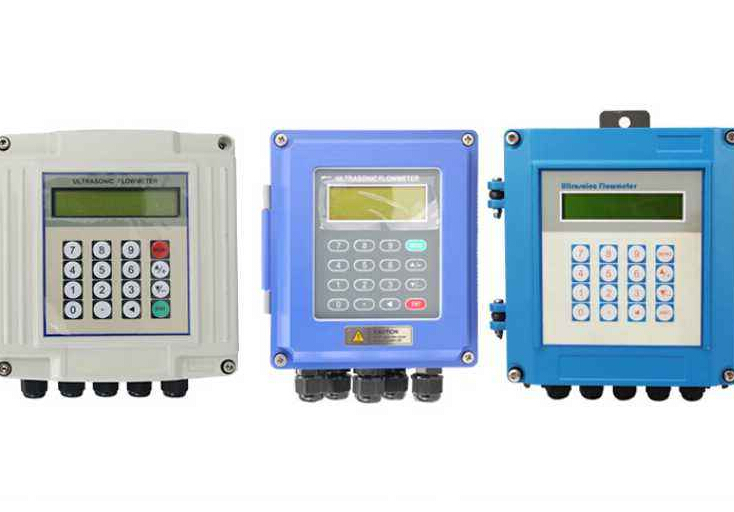

超聲波流量計怎么接線
來源：上海瓷熙儀器儀表有限公司
發布時間：2019-11-29 06:31:28
超聲波蒸汽流量計適用各種各樣管徑的液體計量檢定，管徑越大計量檢定精密度越高，能進行雙重流量計量表，無工作壓力耗損，不會受到氣場、液體、工作壓力、溫度、汽體等構成轉變的危害，系統軟件的數據信號接受詳細智能化，可將每一單脈沖及預置標準終止對比，檢驗數據信號品質，可獲得高品質的檢驗結果。
超聲波蒸汽流量計的輸出與接線
下邊以西門子PLC外夾式超聲波蒸汽流量計為例，討論一下是怎樣接線的，因為變送器的種類十分豐富，相匹配不一樣設計方案種類的變送器，要求注意4－20mA是有源輸出還是無源輸出，挑選不一樣的接線方法，不必因為誤接線產生輸出異?；螂娫措娐窔?。
比如這個緊湊的變送器的電流量輸出是無源的輸出，要求控制回路供電系統，雙向IO接線如圖所示，VC是24V直流穩壓電源，RL為路線電阻器再加客戶數據信號收集系統軟件的輸入電阻，允差值1000歐母。
輸出端如何接線
緊湊的變送器接線端子在接線時，要注意端子的次第TB1從右到左，TB2從左往右，防止誤接線，端子排列如圖所示：
緊湊接線端子
變送器電流量輸出端子上沒有配電設備時，也會有7.8mA上下的電流量，可以依靠這一電流量辨別線路板的功能一切正常，在變送器電流量輸出端子上沒有配電設備時，也會有7.8mA上下的電流量，可以依靠這一電流量辨別線路板的功能一切正常。
上海瓷熙儀器儀表有限公司成立于2011年，由前西門子工程師MrStone創立，專門從事于高質量，高精度，高頻率，高溫，高壓，寬量程的流量計研發生產工作，生產線嚴格執行ISO9001標準，運用自主研發的技術，替補了中國微小流量計的空白，產品可完全替代Max，KRACHT（克拉克），OVAL等國際品牌，
