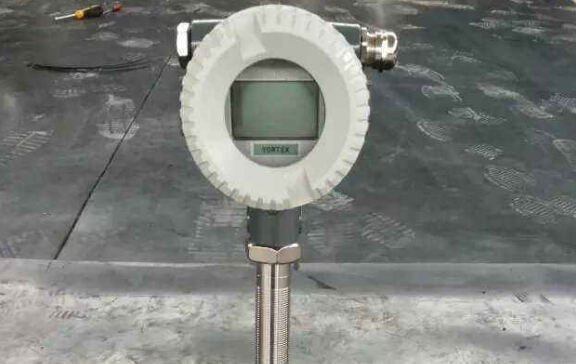

蒸氣渦街流量計適用于工業生產管路中蒸氣物質流體力學的流量測量,蒸氣渦街流量計特性是工作壓力損害小,測量范圍范疇大,高精度,在測量負荷容積流量時基本上不會受到流體密度、工作壓力、溫度、黏度等主要參數的危害。沒法動機械零件，因而可信性高,維護保養量小。儀表主要參數能長期性平穩。加熱爐蒸氣流量計選用壓電地應力式控制器,可信性高,可在-20℃～+250℃的工作中溫度范圍之內工作中。有仿真模擬規范數據信號,也是大數字差分信號輸出,非常容易與電子計算機等大數字系統軟件配套設施應用,是一種較為優秀、理想化的流量儀表。



　　在蒸氣流體力學中設定三角柱形旋渦發生體，則從旋渦發生體兩邊更替地造成有標準的旋渦，這類旋渦稱之為卡門旋渦，如下圖圖示，旋渦列在旋渦發生體中下游非對稱加密地排序。

　　設旋渦的發生頻率為f，被測物質均值水流量為，旋渦發生體迎流面總寬為d，表層公稱直徑為D，就能獲得下列表達式：



　　f=SrU1/d=SrU/md



　　（1）式中U1--旋渦發生體兩邊均值水流量，m/s；



　　Sr--斯特勞哈爾數；



　　m--旋渦發生體兩邊弓形總面積與管路截面總面積比為



　　管路內容積流量qv為qv=πD2U/4=πD2mdf/4Sr



　　(2)K=f/qv=[πD2md/4Sr]-1



　　(3)式中K--流量計的儀表指數，脈沖數/m3（P/m3）。



　　K除與旋渦發生體、管路的幾何圖形規格相關外，還與斯特勞哈爾數相關。斯特勞哈爾數為無量綱主要參數，它與旋渦發生體樣子及雷諾數相關，圖2圖示為圓柱狀旋渦發生體的斯特勞哈爾數與管路雷諾數的關系圖。由圖看得見，在ReD=2×104～7×106范圍之內，Sr可視作常數，它是儀表一切正常工作中范疇。當測量汽體流量時，VSF的流量測算式為(4)



　　式中qVn，qV--各自為熱力學溫度下（0oC或20oC，101.325kPa）和負荷下的容積流量，m3/h；



　　Pn，P--各自為熱力學溫度下和負荷下的絕對壓力，Pa；



　　Tn，T--各自為熱力學溫度下和負荷下的熱學溫度，K；



　　Zn，Z--各自為熱力學溫度下和負荷下汽體壓縮系數。



　　由上式看得見，VSF輸出的單脈沖頻率數據信號不會受到流體力學物理性能和成分轉變的危害，即儀表指數在一定雷諾數范圍之內僅與旋渦發生體及管路的樣子規格等相關。可是做為流量計在原材料均衡及能源計量中需監測品質流量，這時候流量計的輸出數據信號應另外檢測容積流量和流體密度，流體力學物理性能和成分對流量計量檢定還是有立即危害的。



　　加熱爐蒸氣流量計就是根據卡門旋渦基本原理開展封閉式管路流體力學流量測量的新式流量計。以其具備優良的物質適應力，不用溫度工作壓力賠償就能立即測量蒸氣、氣體、汽體、水、液體的負荷容積流量，配置溫度、液位傳感器可測量標準狀況容積流量和品質流量，是節流閥式流量計的理想化取代商品。



　　在具體運用中，通常較大流量遠遠低于儀表的上限制值，隨之負載的轉變，最少流量又通常會小于儀表的下限制值，儀表并不是工作中在它的較佳工作中段，以便處理這一難題，一般選用在測量處縮徑提升測量處的水流量，并采用較口徑的儀表以利于儀表的測量，可是這類變徑方法務必在變徑管與儀表間有長短為15D左右的接管段開展整流器，使生產加工、安裝也不便捷。我企業研發的縱斷面樣子為弧形的LGZ變徑鎮流器，具備整流器、提升水流量及更改水流量遍布多種功效，其構造規格小，僅為加工工藝管公稱直徑的1/3，與渦街流量計做成一體，不但不用此外額外一段接管段，可以減少對加工工藝管接管段的規定，安裝十分便捷。



　　以便方便使用，充電電池供電系統的就地顯示信息型汽體渦街流量計選用微功率高新科技，選用鋰電供電系統不需中斷運作一年左右，節約了電纜線和顯示信息儀表的購置安裝花費，可就地顯示信息瞬時速度流量、積累流量等。溫度賠償一身型渦街流量計還含有溫度控制器，能夠立即測量出飽和水汽的溫度并測算出工作壓力，進而顯示信息飽和水汽的品質流量。溫壓賠償一身型含有溫度、液位傳感器，用以汽體流量測量可立即測量出汽體物質的溫度和工作壓力，進而顯示信息汽體的標準狀況容積流量。



　　測量物質：汽體、液體、蒸汽



　　規格規格型號法蘭卡裝式規格挑選25,32,50,80,100



　　活套法蘭式規格挑選100,150,200



　　流量測量范疇一切正常測量水流量范疇雷諾數1.5×104～4×106；汽體5～50m/s;液體0.5～7m/s



　　一切正常測量流量范疇液體、汽體流量測量范疇見表2；蒸汽流量范疇見表3



　　測量精密度1.0級1.5級



　　被測物質溫度:常溫下–25℃～100℃



　　高溫–25℃～150℃-25℃～250℃



　　輸出數據信號單脈沖工作電壓輸出數據信號低電平8～10V高電平0.7～1.3V



　　單脈沖占空比約50%,傳送間距為100m



　　浪涌電流遠傳數據信號4～20mA,傳送間距為1000m



　　儀表應用自然環境溫度:-25℃～+55℃環境濕度:5～90%RH50℃



　　材料不銹鋼板,鋁合金型材



　　開關電源DC24V或鋰電3.6V



　　防爆等級本安型iaIIbT3-T6
