橢圓齒輪流量計是容量式蒸汽流量計的一種，用以高精密的持續或中斷的測量管路中液體的總流量或瞬時速度總流量．它非常合適于重油、丙烯酸乳液、環氧樹脂等黏度較高物質的總流量測量。橢圓齒輪流量計利用機械設備測量元器件把流體接連不斷地切分成單獨己知的體積一部分，依據計量室多次、反復的填滿和排污該體積一部分流體的頻次來測量流體體積總產量。



　　橢圓齒輪流量計的構成及基本原理——橢圓齒輪流量計的測量一部分關鍵由2個互相齒合的橢圓齒輪以及機殼(計量室)所組成，橢圓齒輪每轉一周所排比的待測介質量為月牙形容量的4倍，在橢圓齒輪流量計的月牙形容量一定的標準下，要是測到橢圓齒輪的轉動速率n，便可了解被測介質的總流量。就地顯示信息將齒輪的旋轉根據一系列的降速及調節傳動比組織以后，立即與儀表盤控制面板上的標示針相接，并歷經腳踏式電子計數器開展總產量的顯示信息。遠傳顯示信息關鍵是根據降速后的齒輪推動電磁鐵轉動，促使彈黃汽車?yán)^電器的接觸點以與電磁鐵同樣的轉動頻率同歩地合閉或斷掉，進而傳出一個個電火花遠發送給另一數顯儀表．

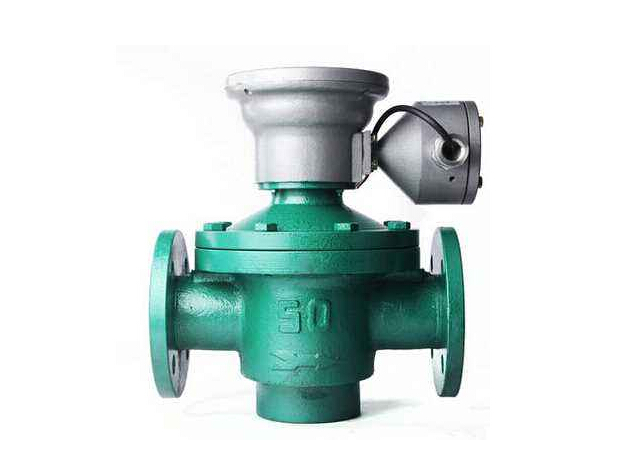

　　橢圓齒輪流量計



　　橢圓齒輪流量計在安裝前要清理管路．若液體內帶有固態顆粒物，則務必在管路上下游改裝過濾裝置;若含汽體應安裝氣水分離器。橢圓齒輪流量計對前后左右接管段沒有一定的規定。它能夠水準或豎直安裝。安裝時，應以蒸汽流量計的橢圓齒輪驅動軸與路面平行面。依照規定恰當安裝后的橢圓齒輪流量計，應用時就能確保充足的精度，一般總計值的精度達到0。5級，是一種比較精確的流量計量表儀表盤。



　　可是，假如應用時被測介質的總流量過小，儀表盤的泄露偏差的危害就會突顯，不可以再確保充足的測量精度。因而，不一樣規格型號的橢圓齒輪流量計對最少應用總流量有一控制值，只能當具體被測總流量超過該低限總流量控制值時，測量精度才可以獲得確保。



　　應用橢圓齒輪流量計要留意被測介質的溫度不可以過高，不然不但會提升測量偏差，并且有使齒輪產生卡住的將會。因此，橢圓齒輪流量計在儀表盤所要求的應用溫度范圍之內應用。長期性應用后的橢圓齒輪流量計，其內部的齒輪會被浸蝕和損壞，進而危害測量精度。因而，要常常留意觀查，并按時拆下來開展查驗，若標準容許最好是按時開展校準。



　　橢圓齒輪流量計是借助被測介質的拉力促進橢圓齒輪轉動而開展計量檢定的。黏度愈大的介質，從齒輪和計量檢定室內空間隙中泄露出來的泄露量愈小，因而核測介質的粘皮愈大，泄露偏差愈小，對測量愈有益。橢圓齒輪流量計計量檢定精度高，適用低粘度介質總流量的測量，但不適感用以帶有固態顆粒物的流體力學(固態顆粒物會將齒輪卡住，以至沒法測量總流量)。假如被測液體介質中參雜有汽體時，則會造成測量偏差。橢圓齒輪流量計能夠采用不一樣的原材料生產制造，適用化工廠原油藥業電力工程冶金工業和食品類等產業部門的流量計量表工作中。
