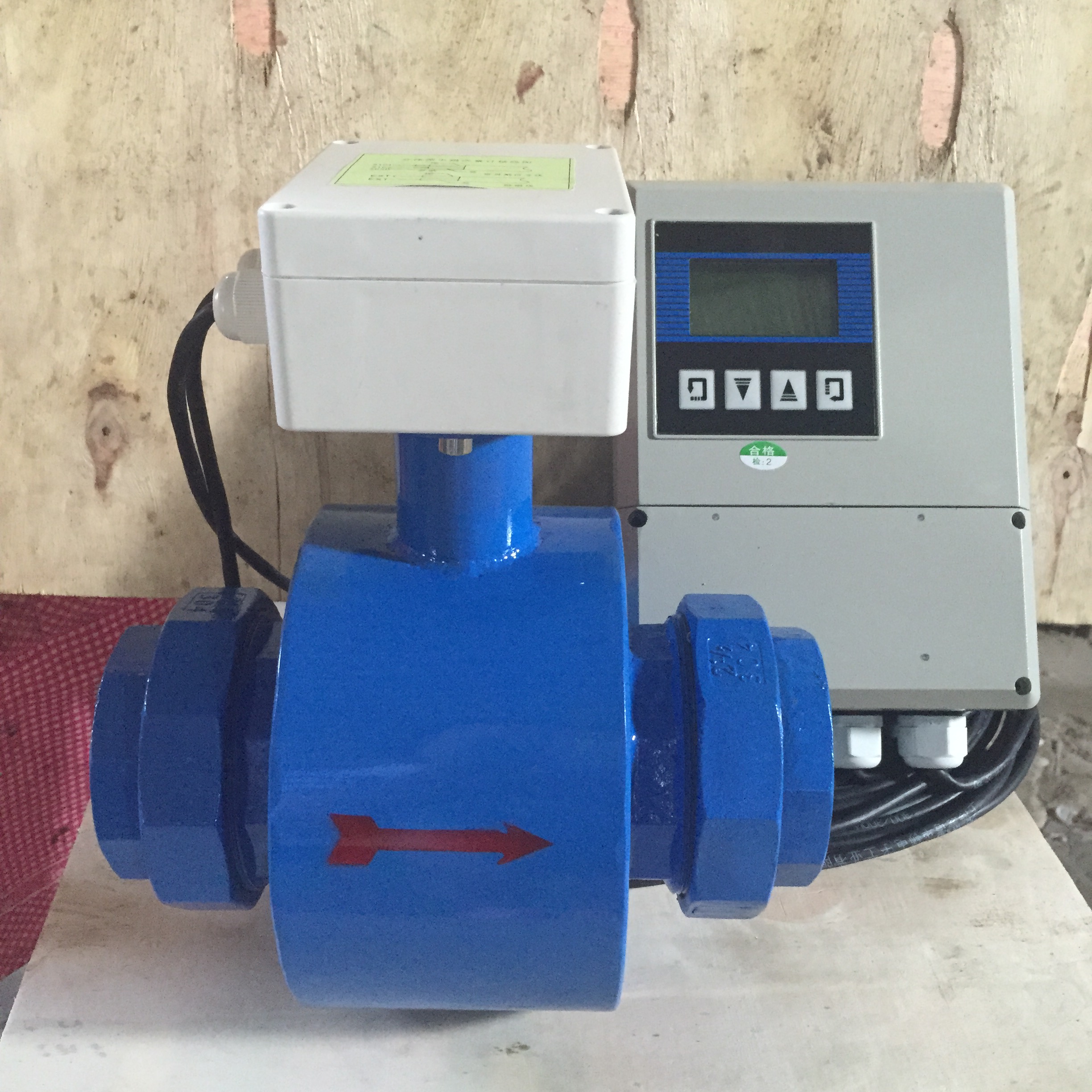

電磁流量計規格，電磁流量計廣泛運用于廢水，化學工廠，飲用水制造行業及其藥業鋼材這些方面。因為基本原理決策了它只有測導電性液體。雖然它在可信性和可靠性層面都比其他類型的蒸汽流量計好些很多。

　　構造



　　電磁流量計的構造關鍵由磁路系統、測量導管、電級、機殼、內襯和轉化器等一部分構成。



　　磁路系統：其功效是造成勻稱的直流電或溝通交流電磁場。直流電磁路用電磁鐵來保持，其優勢是構造非常簡單，受溝通交流電磁場的影響較小，但它易使根據測量導管內的電解質溶液液體電極化，使正電極被空氣負離子包圍著，負電極被正離子包圍著，即電級的電極化狀況，并造成兩電級中間內電阻擴大，因此嚴重危害儀表盤一切正常工作中。當管路直徑很大時，電磁鐵相對也挺大，沉重且不經濟發展，因此電磁流量計一般選用交替變化電磁場，且是50HZ直流開關電源鼓勵造成的。



　　測量導管：其功效是讓被測導電率液體根據。以便使磁感線根據測量導管時磁通量被分離或短路故障，測量導管務必選用不導磁、低電導率、低傳熱率和具備一定沖擊韌性的原材料做成，可采用不導磁的不銹鋼板、玻璃鋼防腐、高韌性塑膠、鋁等。



　　電級：其功效是找出和被測量正比的磁感應電勢差數據信號。電級一般用非導磁的不銹鋼板做成，且被規定與內襯平齊，便于流體力學根據時不會受到阻攔。它的安裝部位宜在管路的豎直方位，以避免沉淀沉積在其上邊而危害測量精密度。



　　機殼：運用鐵磁原材料做成，是分配機制勵磁調節器電磁線圈的罩殼，并防護外電磁場的影響。



　　內襯：在測量導管的里側及法蘭盤突面上，有一層詳細的絕緣內襯。它立即觸碰被測液體，其功效是提升測量導管的耐蝕性，避免磁感應電勢差被金屬材料測量導管壁厚短路故障。內襯原材料多見抗腐蝕、耐熱、耐磨損的聚四氟乙烯塑膠、瓷器等。



　　轉化器：由液體流動性造成的磁感應電勢差數據信號十分很弱，受各種各樣影響要素的危害挺大，轉化器的功效就是說將磁感應電勢差數據信號變大并轉化成統一的規范數據信號并抑止關鍵的電磁干擾。其每日任務是把電級測試到的磁感應電勢差數據信號Ex經變大轉化成統一的規范直流電數據信號。



　　常見問題



　　1、精度等級和作用依據測量規定和應用場所挑選儀表盤精度等級，保證經濟發展劃算。例如用以外貿交易、商品工作交接和能源計量的場所，應當挑選精度等級高些，如1.0級、0.5級，或是更高級;用以過程管理的場所，依據操縱規定挑選不一樣精度等級;一些只是是測試一下全過程總流量，不用做精準操縱和計量檢定的場所，能夠挑選精度等級略低的，如1.5級、2.5級，乃至4.0級，這時候能夠采用質優價廉的插式電磁流量計。



　　2、測量物質流速、儀表盤測量范圍與規格測量一般的物質時，電磁流量計的滿度總流量能夠在測量物質流速0.5—12m/s范圍之內采用，范疇較為寬。挑選儀表盤規格型號(規格)不一定與加工工藝管路同樣，應視測量總流量范疇是不是在流速范圍之內明確，即當管路流速稍低，不可以考慮儀表儀器規定時或是再此流速下測量精確度不可以確保時，必須變小儀表盤規格，進而提升管中流速，獲得令人滿意測量結果。



　　3、盡可能繞開鐵磁性材料物塊及具備強磁場的機器設備，以防電磁場危害控制器的工作中電磁場和總流量數據信號。



　　4、應盡可能安裝在干躁自然通風的地方，防止風吹日曬，工作溫度應在-20～+60℃，空氣濕度低于85%。



　　5、蒸汽流量計周邊需有充足的室內空間，有利于測試與檢修。
