插入式電磁流量計特性



　　1、精確測量高精度，傳感器的磁感應工作電壓數據信號與均值水流量呈線性相關，精確測量不會受到流體的相對密度、黏度、溫度、工作壓力和導電率轉變的危害；



　　2、使用期長，管道內沒法動構件，暢通無阻流構件，精確測量沒有工作壓力損害；



　　3、方便使用，使用方便，超清背光LCD顯示信息，中英文菜單實際操作，客戶或依據當場必須，免費在線改動測量范圍；



　　4、具備Rs485，Rs232，Hart和Modbus等通信協議；



　　5、具備自查和自確診作用；



　　6、程序控制器高頻矩形框波勵磁調節器，提升了流量測量的可靠性，輸出功率耗損低；



　　7、選用16位內嵌式微控制器，與運算速度更快，高精度；



　　8、全大數字量解決，抗擾工作能力強，精確測量靠譜，流量測量范疇達到1500：1；



　　9、具備雙重流量測量作用，能顯示信息正、反總流量；



　　10、主要參數靈便設置，總流量轉化器具備一公差配合。

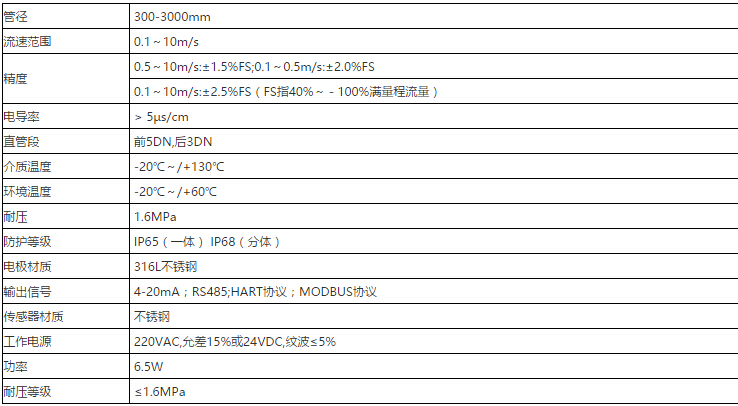

　插入式電磁流量計參數和范圍

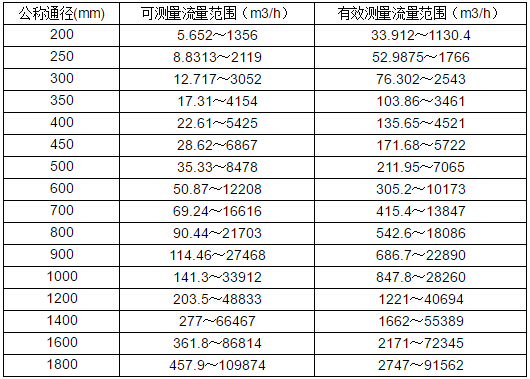

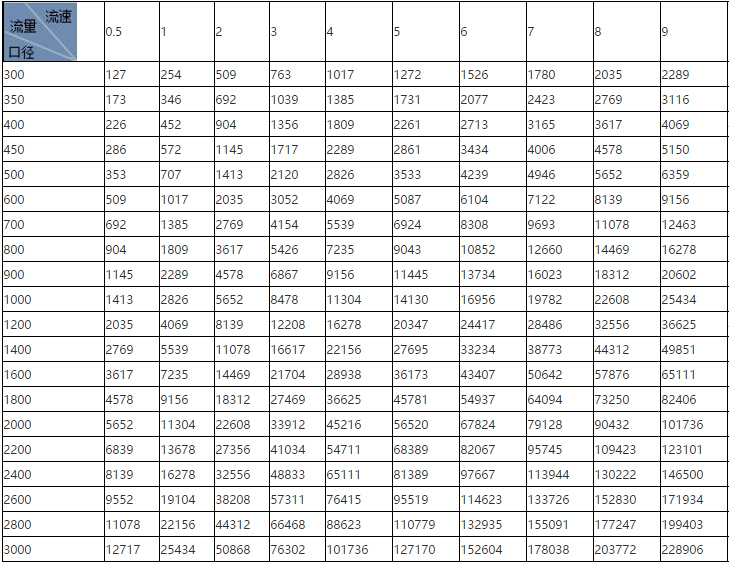

　插入式電磁流量計流量和口徑的選擇




　插入式電磁流量計安裝要點



　　確保充足接管段流體在方位、管經及其閘閥開啟度轉變時，會造成渦旋和流場崎變，那樣會對傳感器電級的精確測量造成危害，進而危害儀表盤的精密度。因此要盡量地離去彎頭、手閥、調節閥門等構件一定間距，接管段的實際規定見表l。表格中，D表達管道管徑，L表達傳感器到閘閥或彎管等構件的間距。



　　確保流體與傳感器電磁場的平整度在管道打孔安裝取壓短管時，電焊焊接取壓短管應留意豎直方位，規定電焊焊接后短管中心線與管道中心線交角為90。，且法蘭盤短管聯接的延伸線豎直根據管道截面的圓心點，那樣能確保流體與電磁場豎直。



　　盡量減少干擾信號、以便確保精確測量精密度，傳感器應防止在非常容易造成真空泵、汽體、渦旋等地區安裝。傳感器與智能變送器中間的通信電纜線要繞開電機等強電設備。
