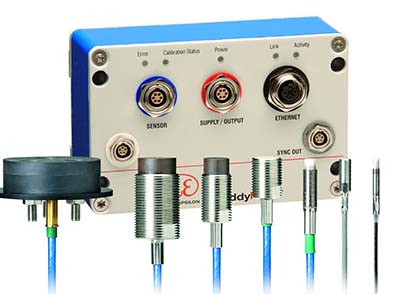

高精度電渦流傳感器，高精度電渦流傳感器工作

　　高精度電渦流傳感器，電渦流傳感器是一種經典的傳感器類型,具有非接觸、寬帶寬、靈敏度高、可靠性好等優點,并且可以工作在惡劣的環境,具有廣泛的應用需求。


　　根據目標導體厚度的不同,電渦流傳感器可以劃分為兩種傳感器類型:電渦流位移傳感器和電渦流厚度傳感器。這兩種傳感器是應用電渦流效應的自然產物,已經存在并發展了幾十年,市場上有各種型號的產品。然而,這兩種傳感器仍然有大量的應用需求和難題需要去滿足和攻克。

　　工作原理

　　高精度電渦流傳感器系統中的前置器中高頻振蕩電流通過延伸電纜流入探頭線圈，在探頭頭部的線圈中產生交變的磁場。當被測金屬體靠近這一磁場，則在此金屬表面產生感應電流，與此同時該電渦流場也產生一個方向與頭部線圈方向相反的交變磁場，由于其反作用，使頭部線圈高頻電流的幅度和相位得到改變（線圈的有效阻抗），這一變化與金屬體磁導率、電導率、線圈的幾何形狀、幾何尺寸、電流頻率以及頭部線圈到金屬導體表面的距離等參數有關。

　　通常假定金屬導體材質均勻且性能是線性和各項同性，則線圈和金屬導體系統的物理性質可由金屬導體的電導率б、磁導率、尺寸因子、頭部體線圈與金屬導體表面的距離D、電流強度I和頻率參數來描述。則線圈特征阻抗可用Z=F函數來表示。

　　通常我們能做到控制這幾個參數在一定范圍內不變，則線圈的特征阻抗Z就成為距離D的單值函數，雖然它整個函數是一非線性的，其函數特征為“S”型曲線，但可以選取它近似為線性的一段。于此，通過前置器電子線路的處理，將線圈阻抗Z的變化，即頭部體線圈與金屬導體的距離D的變化轉化成電壓或電流的變化，輸出信號的大小隨探頭到被測體表面之間的間距而變化，高精度電渦流傳感器就是根據這一原理實現對金屬物體的位移、振動等參數的測量。
