流量計安裝，流量計一般裝在什么位置
來源：上海瓷熙儀器儀表有限公司
發布時間：2019-10-22 06:48:58

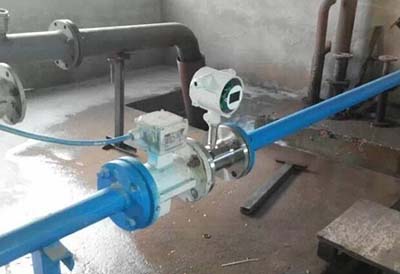

流量計安裝，正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤輕者影響測量精度，重者會影響傳感器的使用壽命，甚至損壞流量計?？紤]到安裝與拆卸的方便，可在流量計后加裝管道伸縮節。
流量計安裝對直管段的要求
特點注意：
1.流量計安裝點的上游較近處若裝有閥門，不斷地開關閥門，對流量計的使用壽命影響極大，非常容易對流量計造成永久性損壞。
2.流量計晝避免在架空的非常長的管道上安裝流量計，這樣時間一長后，由于流量計的下垂非常容易造成流量計與法蘭間的密封泄漏，若不得已要安裝時，必須在流量計的上下游2D處分別設置管道緊固裝置。
對配管的要求：
流量計對安裝點的上下游直管段有一定要求，否則會影響測量精度。
流量計安裝點的上下游配管的內徑應與傳感器內徑相同，其應滿足下式的要求。
0.98DN≤D≤1.05DN式中：DN-----流量計通徑D------配管內徑
配管應與流量計同心，同軸念頭應不大于0.05DN。流量計與法蘭的密封墊不能凸入管道內，其內徑可比流量計內徑略大。
對旁通管的要求為方便檢修流量計，最好為流量計安裝旁通管。另外，在需清洗的管道上或所安裝流量計的管道內的流體不能為檢修流量計而停供的情況下，必須安裝在旁通管，并且保證前后直管段
流量計對管道振動的要求：
流量計盡量避免安裝在振動較強的管道上，若不得已要安裝時，必須采用減振措施，在流量計的上下游2D處分別設置管道緊固裝置，并加防振墊。特別注意：在空壓機出口處振動較強，不能安裝流量計，應安裝在儲氣罐之后。
